    油浸式变压器的组成

    发布时间:2020-06-09  点击量: 337

      油浸式变压器是国民生产和生活中比较重要的一种重要的电力设备和用电器,油浸式变压器的各项功能已经是发挥着重要的功能的,油浸式变压器的结构复杂,功能多。那么油浸式变压器的结构和组成是怎样的呢?还是和油浸式变压器厂的小编进行详细去了解一下它的相关的结构组成吧:

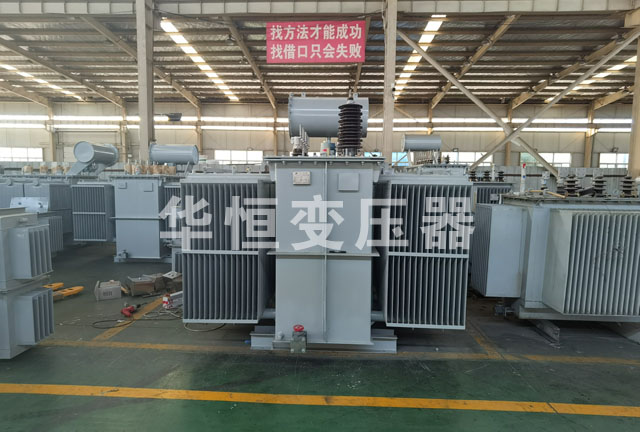

    油浸式变压器

      油浸式变压器的结构组成:

      1.铁心

      铁心材料多选用优质高磁导冷轧取zhi向硅钢片,全斜接缝,步进式三级接缝,无孔绑扎,板式夹件结构。

      2.线圈

      线圈材料采用优质无氧铜材料制造的扁线,低压线圈采用连续式或螺旋式结构;高压线圈采用连续式或纠结连续式结构,首末段加强绝缘,线圈采用不浸漆,但经过干燥处理形成一个有机整体。

      3.器身绝缘

      铁心窗口内线圈上端增设30mm整体层压木压圈及30mm分体附压板,下端增设70mm整体层压木托板,不但加强了主绝缘强度,而且提高了线圈轴向的动稳定性。

      4.引线

      高压引线,有载调压时采用优质的有载调压分接开关,无励磁调压小电流时采用无励磁调压分接开关,大电流时采用三只单相无励磁分接开关。

      5.油箱

      ≤6300KVA变压器采用桶式油箱和固定式片式散热器,≥8000KVA变压器采用钟罩式油箱和可拆卸式片式散热器。

      6.总装配

      压力释放阀开启式变压器容量≥315KVA安装压力释放阀。

      温度控制器变压器容量≥1000KVA安装温度控制器。

      气体继电器变压器容量≥800KVA安装气体继电器。

      速动油压继电器变压器容量≥8000KVA安装速动油压继电器。

      以上是常见的油浸式变压器结构和主要的组成供大家进行参考,对于油浸式变压器的结构和主要的组成您还有什么其他的疑问的话请登录我们的网站进行详细去了解和交流吧!
