    S13-8000/35电力变压器厂家

    发布时间:2021-01-19  点击量: 74704

      S13-8000/35电力变压器采用新材料、新工艺、新结构,优化设计,精心制造,与S11型相比,空载损耗下降25%,空载电流下降35%,年运行成本下降10.5%。S13-8000/35电力变压器铁心材料采用高导磁低损耗优质硅钢片,结构为拉螺杆夹持刚性框架结构,稳定性好,噪音低,抗短路能力强。绕组采用优质无氧铜导线,导电性能好,负载损耗低。器身采用高强度电工层压板压紧,所有引线均牢固夹持,撑条和垫块均采用高密度绝缘纸板制作,改善了变压器的电场分布。

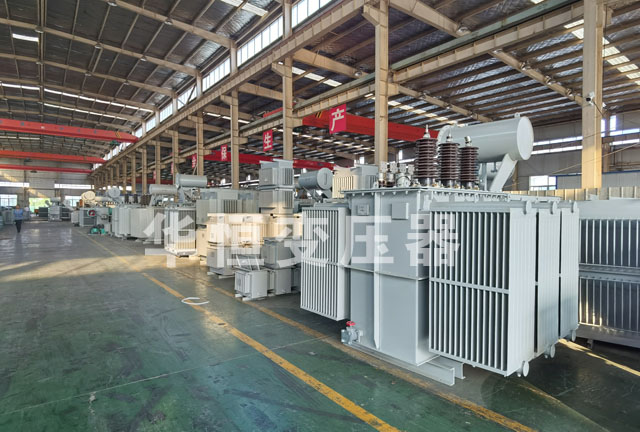

    S13-8000/35电力变压器厂家

      产品概述

      S13-8000/35电力变压器在设计上比较先进,在材料、结构和工艺上进行了大幅度的改进和提高。高低压夹件采用钢拉带或上梁及侧梁拉紧,形成坚固的框架结构,增强铁芯夹紧力和耐受运输冲击能力。抗短路能力强,外观造型美观,运行可靠,损耗低,噪声小,达到国外同类产品先进水平。本公司生产的SZ11-8000/35变压器样机一次性通过变压器检测中心进行的突发短路试验,高低压线圈设纵向油道有利于散热,可大幅度降低铜油温差及线圈内部的热点温升。

      S13-8000/35电力变压器执行标准

      GB 1094.1-2 《电力变压器总则》,《电力变压器温升》

      GB 1094.3 《电力变压器绝缘水平和绝缘试验》

      GB 1094.5 《电力变压器承受短路的能力》

      GB/T 6451 《三相油浸式电力变压器技术参数和要求》

      GB/T 15164 《油浸式电力变压器负载导则》

      IEC76 《电力变压器》

      GB 2536 《变压器油》

      S13-8000/35电力变压器优势:

      1、油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。

      3、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。

      4、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至***。

      5、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。

      6、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。

      7、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。

      S13-8000/35电力变压器性能特点:

      1、无储油柜、高度比同类产品低。

      2、全密封变压器与带储油柜的变压器器身完全一样,因此可以对应不同设计型号变压器系列,供用户选择。

      3、变压器密封时,采用真空注油工艺,完全去除了变压器中的潮气。密封后变压器油不与空气接触,有效的防止氧气和水分浸入变压器而导致绝缘性能下降(绝缘材料和油老化),因此不必定期进行油样试验。

      4、变压器高低压引线,器身等紧固部分都带自锁防松螺母,采取了不吊芯结构,器身与油箱紧密配合,能承受运输震动与颠簸。

      5、油箱有波纹油箱和膨胀式散热器油箱两种形式供选择,波纹片与膨胀式散热器不但具有冷却功能而且还具有“呼吸”功能,波纹片与膨胀式散热器的弹性可补偿因温度变化而引起的油体积变化。

      6、密封形式:分为焊接式与可卸式两种供选择。

      焊接式-箱沿与盖在全部试验合格后焊死。

      可卸式-采用密封胶条与螺旋紧固密封箱沿与盖。

      7、箱盖装有高于高压套管油位的杆状油表或杆状注油塞。

      8、维护费用仅为一般型的20%,在正常寿命期内不需换油,提高了电网运行的安全性与可靠性。

      9、保护装置:

      ▲ 压力释放阀-当变压器超载或故障引起油箱内部压力达到35kPa时,压力释放阀便动作,可靠的释放压力,而当压力减小到正常值时又恢复原状,保证了变压器运行。

      ▲ 测温装置-30~800kVA变压器的箱盖上配有直式温度计座。1000kVA及以上变压器装有信号温度计。变压器顶层油温由温度计测出。
