    油浸式变压器安装图

    发布时间:2020-06-15  点击量: 1005

      油浸式变压器安装的过程中要注意的问题是比较多的,要注意细节,要不断地进行提高油浸式变压器的安装水平,从而获得油浸式变压器安装的过程中的技术和安装的方法,保证油浸式变压器的安全和高效率的运行。油浸式变压器的安装的过程中要注意的问题是如下的:

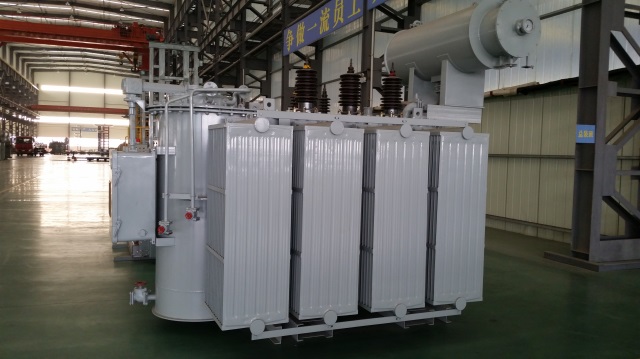

    油浸式变压器

      一、要求

      1、油浸式变压器经过长距离运输,会受到较大的震动,需要进行器身检查。油浸式变压器的器身检查分为吊芯和吊罩。无论吊芯或吊罩,检查的内容是一致的。吊芯检查应在一个工作日内完成,加快检查过程。

      2、以吊芯检查为例:⑴油浸式变压器吊芯应在室内进行,如果在室外应有帐篷,防止雨雪大雾、风沙等恶劣天气禁止吊芯;⑵冬季吊芯温度不得低于零度,否则对油浸式变压器进行升温使铁芯温度高于周围温度10℃;⑶铁芯暴露在空气中的时间越短越好,相对湿度65%时不应超过16小时,相对湿度25%时不得超过12小时,计算时间从放油开始至注油为止;⑷当天气相对湿度超过75%以上时,不允许吊芯检查;⑸在吊芯检查过程中,要特别注意防止零件和工具等掉进油箱。

      二、吊芯步骤

      ⑴选好吊芯位置,放油(放置大盘以下)

      ⑵拆下防爆筒,油枕,瓦斯继电器

      ⑶拆下大盖螺栓

      ⑷利用平衡铁将铁芯吊出放在油盘内

      ⑸检查:

      ①线芯绝缘

      ②铁芯绝缘

      ③穿芯螺栓绝缘

      ④分接开关接点绝缘

      ⑤高低压引线

      ⑥油箱杂物

      ⑦散热管有无堵塞

      ⑧遥测绝缘电阻

      ⑨测量直流电阻

      ⑹所有项目检查后未发现问题应及时回装,将铁芯回装在油箱内

      ⑺坚固大盖螺栓

      ⑻安装所拆下的附件

      ⑼注入合格油

      ⑽静止6-10小时后做全套耐压试验⑾现场安装

      三、安装要求

      1、油浸式变压器基础轨道应水平,油枕方应有1-1.5%坡度。

      2、油浸式变压器应加固。

      3、油浸式变压器一、二次引线不应使套管受力。

      4、油浸式变压器外壳与中性点及接地装置连接牢固形成三位一体5. 800KVA(安装瓦斯继电器)。

      以上是常见的油浸式变压器安装的过程中的要求和各种的安装的具体的措施供大家进行参考,对于油浸式变压器的安装您还有什么其他的疑问的话请登录我们的网站进行了解吧!
