    SZ11-10000/35电力变压器价格

    发布时间:2020-12-29  点击量: 70122

      SZ11-10000/35电力变压器系专为中置柜、高压开关柜配套设计。采用特殊结构,对外形尺寸进行优化设计,完全满足中置柜、高压开关柜的安装要求,是目前中置柜,高压开关柜***理想的配套变压器。

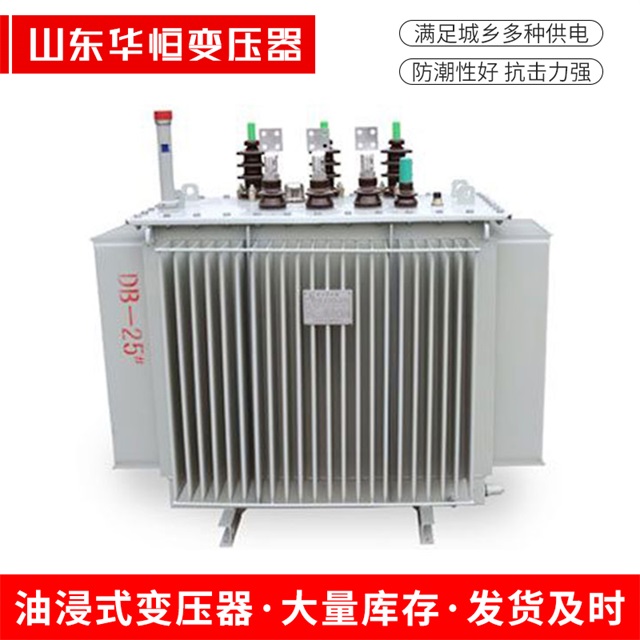

    SZ11-10000/35电力变压器

      SZ11-10000/35电力变压器性能特点:

      **、SZ11-10000/35电力变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。

      第二、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。

      第三、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至低。

      第四、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度,减少了使用所占用的空间。

      第五、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。

      第六、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。

      SZ11-10000/35电力变压器结构特征:

      ◆铁芯

      铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为心式铁芯,全斜接缝迭积式铁芯,其铁芯柱为级阶梯的圆截面,铁轭与铁芯为等截面。

      ◆绕组

      绕组采用瓦楞油道,不浸漆工艺,紧缩带绑扎;绕组均为同心式线圈:高压绕组具有对应分电压要求的抽头,引至分接开关上,开关安装在箱盖上,且需切断电源后方可变换分接电压。

      ◆保护装置

      30~2000kVA变压器装有压力释放阀

      根据用户需求可安装具有报警和跳闸端子的气体继电器

      ◆油温测量装置

      变压器均装有玻璃温度计的管座,管座设在油箱顶部,伸入油内1 2 0±1 0 m m;

      SZ11-10000/35电力变压器装有双金属温度计;

      ◆变压器油箱

      变压器油箱由波纹壁构成,表面采用粉尘喷涂、漆膜牢固。波纹散热片不但具有冷却功能而且具有“呼吸”功能,波纹散热片的弹性可补偿因温度升降而引起的变压器器体积的变化。因此全密封变压器没有储油柜,降低了变压器整体高度。

      ◆变压器在封装时采用真空注油工艺,去除了变压器中的潮气,变压器油不与空气接触.有效的防止氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的可能因此不必定期进行油样实验。
